データセンターの冗長化を電源・空調・拠点の3レイヤーで解説｜N+1と2Nのの違いについて【現役エンジニアが解説】

「二重化してます」の中身について

データセンター事業者のIR資料や施設紹介ページには、必ず「冗長化」「二重化」「N+1構成」といった言葉が並んでいます。前回の記事では、これらの結果として与えられるTier等級について解説しました。

ただ、Tier等級は”出力”であって、その中身である「具体的にどう冗長化されているか」まで踏み込まないと、本当の信頼性は見えてきません。

そして現場で見ていると、一見ちゃんと二重化されているように見えて、実は致命的な単一障害点（SPOF＝Single Point of Failure）が残っているケースが結構あるんです。これは投資家として銘柄を見るときにも大事な視点で、IR資料の「全設備を冗長化済み」という言葉を鵜呑みにすると、本当のリスクを見落とします。

この記事では、データセンターの設備の冗長化にフォーカスし、「電源・空調・拠点」の3レイヤーに分解して、それぞれの中身と投資視点でのチェックポイントを、現役DCエンジニアの目線から解説していきます。

そもそも「冗長化」とは何か

IDCフロンティアの用語集では、冗長化を「サーバーやネットワークなどの機器故障や突発的なアクセス集中による負荷急増に備えて、必要とされる設備よりも多めに予備設備を準備しておくこと」と定義しています。一般的にはシステム内部に相似したサブシステムを並列稼働させ、片側に障害が起きてももう片方が動き続ける仕組みを指します。

この「予備の持ち方」を表す業界用語がN、N+1、2N、2N+1といった構成記号です。”N”は英語のNeeds（必要数）の頭文字。詳細は次のレイヤー解説の中で見ていきます。

レイヤー①：電源の冗長化

電源は、データセンターのインフラの中で最も冗長化が重視される領域です。停電が起きた瞬間に何百テラバイトものデータが飛びかねないので、当然と言えば当然。

N、N+1、2N、2N+1：構成方式の違い

電源の冗長化方式には主要な4パターンがあります。FSコミュニティの解説記事を参考に、それぞれの違いを整理します。

N構成（冗長性なし）
必要な容量ぴったりの設備だけ。1台壊れたら即停止。家庭用電源と同じ発想で、データセンターでは基本的に使われません。

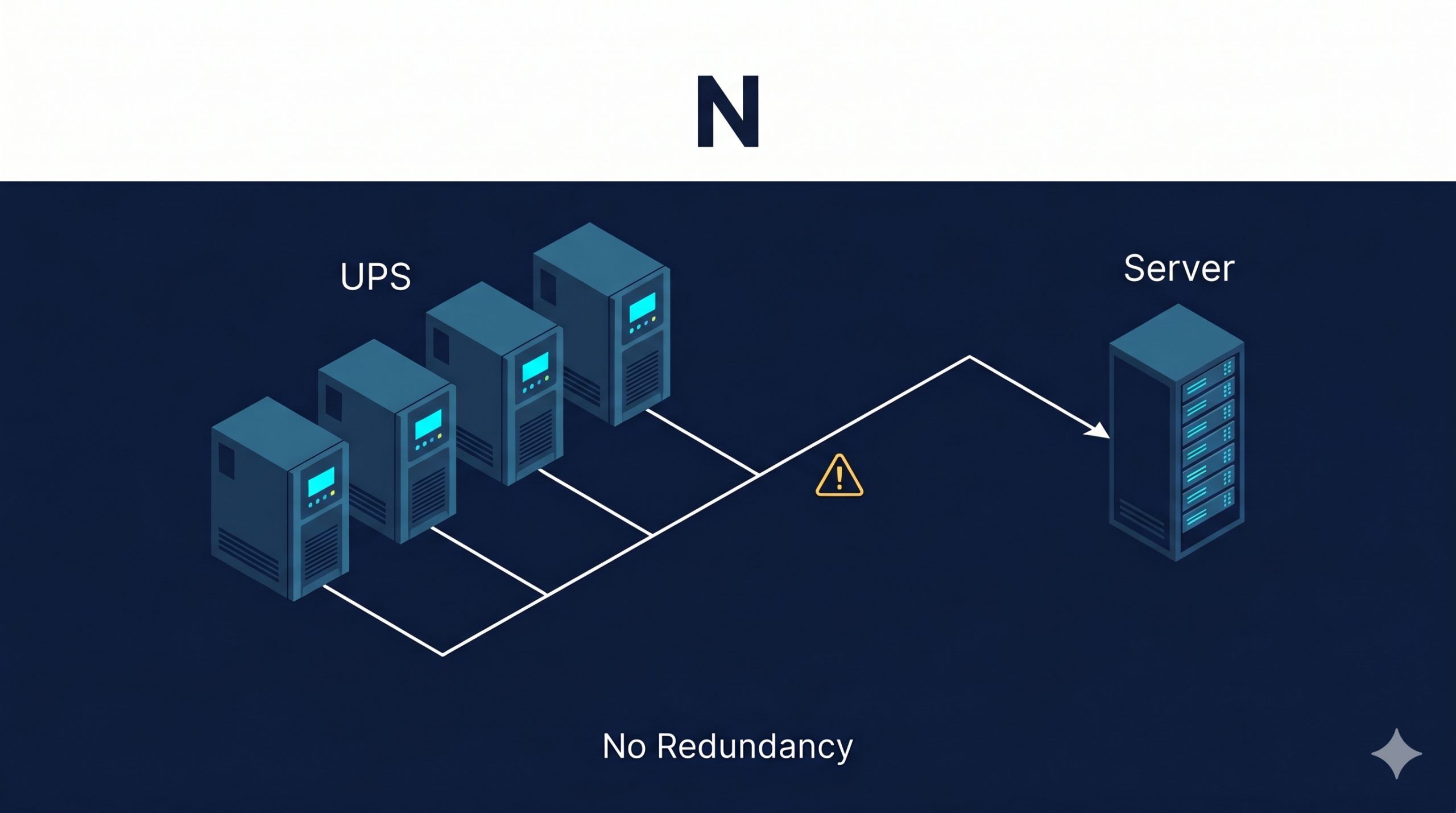

例えば、ラックを稼働するのに４台のUPSを必要とする場合下記のような設備構成になります。この場合、１台でもUPSが停止した場合、サーバ―側に悪影響を及ぼします。

N+1構成（並列冗長）
必要数+予備1台。たとえばUPSが4台必要なら、5台用意して常時並列稼働させる。1台が故障しても、残り4台で必要容量をカバーできる。コストと信頼性のバランスが最も良いため、国内データセンターで最も一般的に採用される構成です。

2N構成（完全二重化）
必要数を2セット完全に用意する。「ミラー構成」とも呼ばれます。FSコミュニティの解説によると、UPS、冷却システム、発電機の配置の鏡像が作成され、完全なフォールトトレランスに対応できる構成です。配電系統も2つ独立して持つため、片方の系統が完全に死んでももう片方で全負荷を支えられる。Tier IVレベルではこれが標準です。

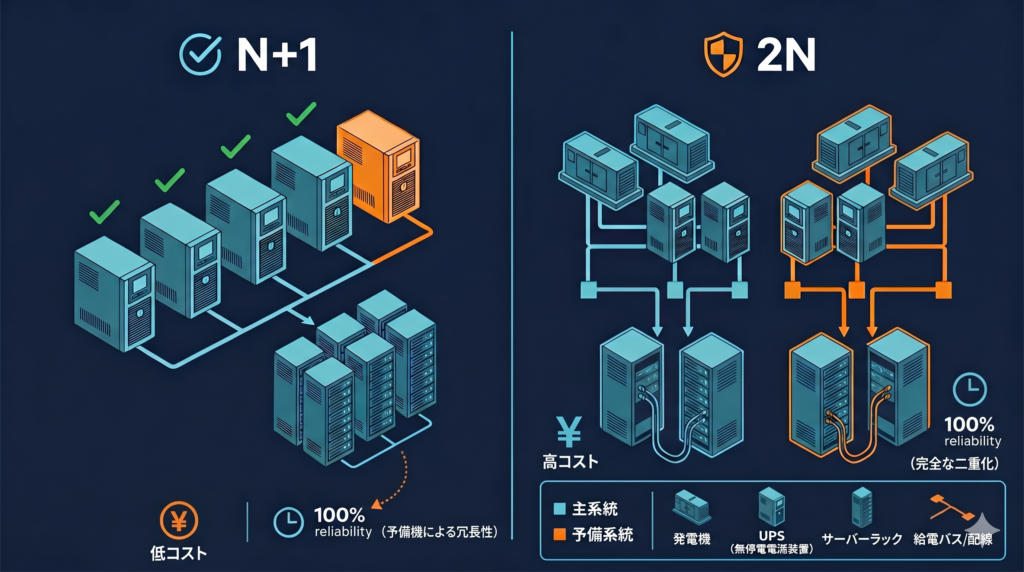

N＋１と２Nについて記載した図は下記になります。

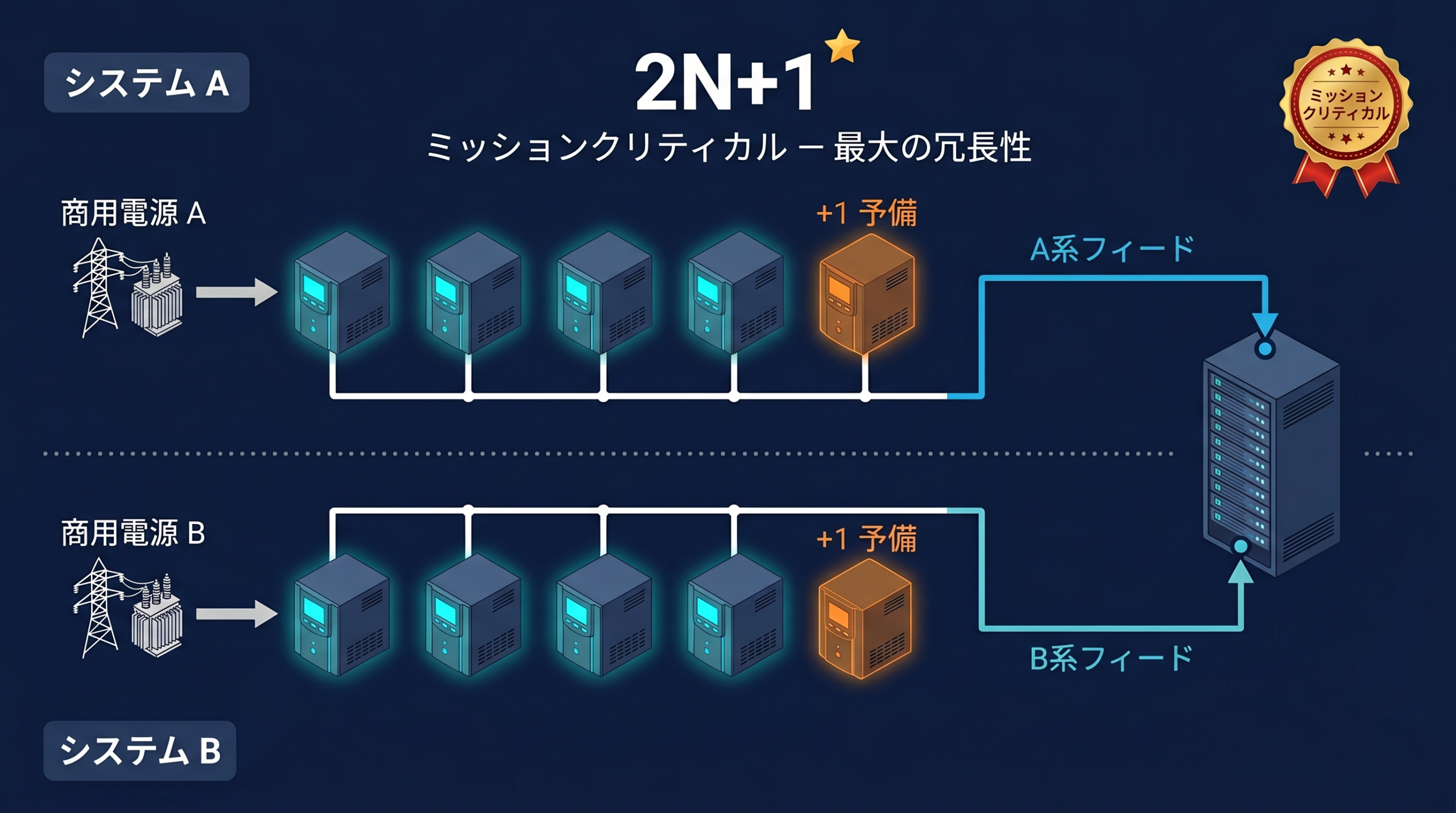

2N+1構成（最高峰）
2N構成に、さらに予備機を追加。2系統のうち1系統が完全停止しても、残りの系統がN+1の冗長性を維持できる設計です。同記事では「わずかなサービス停止も許されない大企業で一般的に採用されている」と紹介されており、ハイパースケーラー向け施設や金融系基幹システムで使われます。

受電から配電までの多段冗長化

電源冗長化はUPSだけの話ではありません。商用電源の受電→変電→UPS→配電盤→ラックPDUという長い経路すべてに冗長性が必要です。

具体的には、(a) 商用電源を電力会社の異なる変電所から2系統で受電する「2回線受電」、(b) UPSをN+1や2Nで構成、(c) 非常用発電機もN+1構成、(d) 配電盤・PDUまで含めた完全な系統分離、という多段構造です。どこか1段でも単線になっていれば、そこがSPOFになります。

UPSと非常用発電機の役割分担

前回の電源設備の記事でも触れた通り、UPSは「停電直後の数分〜十数分」を支え、その間に非常用発電機が起動して長時間の電力供給を引き継ぐ、というリレー構造になっています。

さくらインターネット公式ページでも、「万が一の停電の際にも、電力供給は瞬時にUPSのバッテリーに切り替わり、同時に発電機が1分以内に起動し安定した電力の供給を開始」「無給油でも約2日間の連続供給が可能」と紹介されています。これが国内大手DCの標準的な設計水準です。

電源冗長化、現場の現実

理論はそうですが、現場で見ていると「2N構成」と謳いつつ、配電盤や受電設備のどこかで1系統に集約されているケースが珍しくありません。これが後述する「冗長化の落とし穴」の典型例です。

電気設備学会誌の論文でも触れられている通り、最近のデータセンターではUPS容量の大容量化が進み、従来500kVA級だったUPSを単機1MW級にして並列冗長や2N構成を組むのがトレンドです。AI需要で1ラックあたりの消費電力が跳ね上がっているのが背景にあります。

投資視点

国内データセンターで「N+1構成」と「2N構成」が混在しているのは、賃料単価が違うからです。同じ施設内でも、Tier III相当エリア（N+1）とTier IV相当エリア（2N）を分けて運営するケースもあります。事業者のIR資料で「2N構成エリアの面積比率」を見ると、その施設がどの単価帯で勝負しているかが分かります。

レイヤー②：空調の冗長化

意外と見落とされがちですが、空調が止まるとサーバーは数分から数十分で熱暴走を起こします。前回の空調設備の記事でも触れた通り、データセンターのPUE悪化要因の最大は熱で、その熱を制御する空調が落ちれば、それだけで施設全体が止まります。

N+1とN+2

空調の冗長化は電源とほぼ同じ思想で、N+1またはN+2構成が一般的です。DC ASIA Ltd.のブログでは「設計上の発熱容量（kW）を満たせる空調台数をN台といい、1台余分に冗長化することをN+1、2台余分にすることをN+2という」とシンプルに整理されています。

ここでのポイントは、空調機自体の冗長化だけでなく、冷水配管や冷却塔も含めた系統全体での冗長化が必要なこと。空調機を10台並べても、冷水配管が1本だけだとそこで詰まったら全滅します。

冷却系統の3要素：空調機・冷水・冷却塔

大規模データセンターの冷却システムは、(a) サーバールーム内の空調機（CRAC/CRAH）、(b) 冷水を循環させる冷水配管とポンプ系統、(c) 屋上などに設置される冷却塔（チラー）の3要素で成り立っています。

本格的な冗長化施設では、これら3要素すべてをN+1またはN+2で構成し、さらに配管も2系統に分離します。Equinixの公式サイトでも、機器のピーク動作を維持するため、各データセンター内でマルチコンポーネントの温度制御システムが常時稼働していることが明記されており、空調設備の仕様は拠点ごとに最適化されています。

投資視点

最近のAI向けデータセンターでは、空冷から液冷（リキッドクーリング）への移行が進んでいます。NVIDIAの最新GPU（H100、B200など）の発熱量がもはや空冷で対応しきれないレベルだからです。液冷システムの冗長化は空冷より複雑で、初期投資も大きい。液冷対応＋冗長化済みのDCを保有しているかは、AI時代の投資判断指標として今後重要になります。

レイヤー③：拠点（DC施設）の冗長化──DR/BCP

究極の冗長化、それは「データセンターそのものを2つ持つ」こと。施設1棟内でいくら電源・空調を完璧に冗長化しても、地震や火災、津波で建物自体が倒壊したら意味がありません。

地理的分散

主要DC事業者は東京（または首都圏）と大阪（または関西圏）に拠点を分散配置しています。地震、津波、大規模停電など、特定地域全体を巻き込むリスクへの備えです。東阪間のレイテンシは光ファイバの物理特性上どうしても10ms前後発生するので、リアルタイム性が重要なシステムは東京内2拠点、災害復旧用途には東阪を組み合わせる、といった使い分けがされます。

さくらインターネット公式でも、東京（東新宿・西新宿・代官山）、大阪（堂島）、北海道（石狩）と地理的に分散した拠点配置を取っており、これがBCP/DR対策として機能します。寒冷地である石狩は、外気冷却によるPUE改善という副次的なメリットもあります。

建物そのものの冗長性──免震・耐震・制震

日本のデータセンターで特に重視されるのが地震対策です。建物の構造方式には主に耐震・制震・免震の3種類があり、上位の施設ほど免震構造を採用します。

免震構造は、建物と地盤の間に積層ゴムなどの免震装置を入れて、地震の揺れを建物に直接伝えない仕組み。地震の多い日本ならではの”建物レベルの冗長化”とも言えます。さくらインターネットの施設紹介でも、「大規模地震にも耐える、制震や耐震、免震構造を採用したデータセンター専用設計の構造」と明記されています。

JDCCファシリティスタンダードでの位置づけ

日本独自基準であるJDCCファシリティスタンダードでは、Uptime Tierにない項目として「建物用途」「地震災害リスク（PML値）」などが評価項目に組み込まれています。これは”日本のデータセンターは地震対策と一体で評価すべき”という思想の現れで、米国基準（Uptime Tier）にはない発想です。

現役エンジニアが見ている、設備冗長化の3つの落とし穴

ここまでレイヤー別に解説してきましたが、現場で実際に「ヒヤッとする」ポイントを最後に3つ共有します。投資家として企業を評価するときも、この視点でIR資料を読むと見え方が変わります。

落とし穴①：「ラック内の電源」が冗長化されていない

DC ASIA Ltd.のブログが指摘している通り、サーバーに2本の電源コードが付いていても、A系・B系の電源タップに正しく振り分けされていないケースは意外と多い。これは利用者側の設計ミスで、データセンター事業者のせいではないんですが、ハウジング契約だと事業者の責任範囲外になるので、利用者がIT機器の配電計画を間違えると全滅します。

同記事では、「2N構成でA系B系の電源タップから電源を取得する場合、片方のタップ障害を考慮し50%以下の負荷で運用する必要がある」とも指摘されています。配電容量の計画ミスは現場で実際に起きるトラブルです。

落とし穴②：メンテ時間中はN+1が「N」になる

N+1構成は「予備が1台ある」状態なので、1台が壊れても大丈夫。でも、その予備を計画メンテで止めている間は、構成上はN（冗長性ゼロ）になります。そのタイミングで現用機が故障すると即停止。これが2N+1構成が要求される理由で、片系をメンテ中でも残った側でN+1の冗長性が維持されるためです。

落とし穴③：認証時点と運用時点のギャップ

これが投資家として最も注意すべき点です。施設は設計時・建設時の認証は取得していても、運用フェーズでの維持管理が甘いと、実質的な冗長性が低下していきます。たとえばUPSバッテリーは設計寿命が短いので、定期交換を怠ると緊急時に動かない。発電機の試運転を怠ると、いざというとき起動しない。

Uptime Instituteの認証体系には実は「Operational Sustainability（運用認証）」という別カテゴリがあるのは、この問題を捉えるためです。設計上の冗長性と、運用上の冗長性は別物だ、という認識が業界にあるわけです。

まとめ：設備冗長化は「設計」と「運用」の両輪で見る

長くなったので最後に整理します。

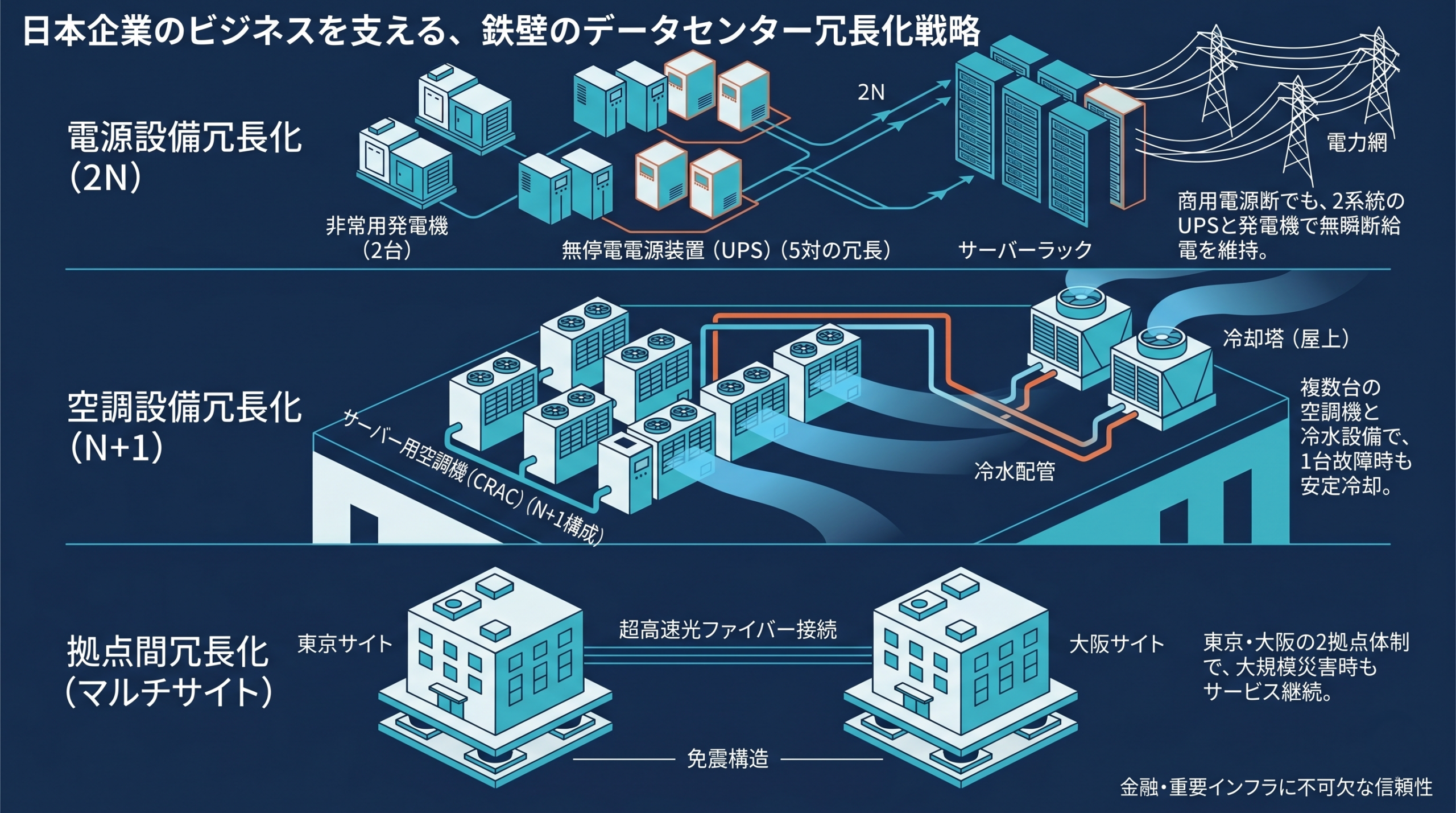

データセンターの設備冗長化は、電源・空調・拠点の3レイヤーで多層的に設計されます。それぞれにN+1、2N、2N+1といった構成方式があり、コストとリスク低減のバランスで選ばれています。

そして投資家として銘柄を見るときに大事なのは、表面的な”二重化済み”という言葉ではなく、「どのレイヤーまで冗長化されているか」「単一障害点（SPOF）が残っていないか」「運用面で維持されているか」という3点です。これが見えると、IR資料で「全設備冗長化」と書かれていても、本当の信頼性レベルが推測できるようになります。

次回予告

設備・技術編はここで一区切りです。ここまでの知識（PUE・空調・電源・Tier・冗長化）を武器に、次回からはいよいよデータセンター関連銘柄の個別分析に入ります。さくらインターネット、NTTデータ、KDDI、IIJといった国内主要プレイヤーが、それぞれどの冗長化レベルで勝負しているのか。エンジニア視点で評価していきましょう。
